Caméras réseau

Les caméras réseau ou caméras IP se connectent directement sur le réseau. Le transport des images est intégralement réalisé en IP depuis la caméra jusqu’au poste de visualisation. Il est donc possible de bénéficier de l’ensemble des techniques de transport IP pour véhiculer les images : réseau Ethernet, hubs, switch, routeurs, fibre optique, VPN, liaisons radios Wi-Fi, CPL, etc. Le transport et l’exploitation des images rejoint un standard universel, adopté par le réseau des réseaux: l’Internet.

Contrairement aux caméras analogiques qui sont prévues pour un affichage sur un écran de télévision, les caméras IP ne connaissent pas de limite en terme de résolution. l’image possède la qualité d’une photo numérique. L’intelligence embarquée dans les caméras leur permet d’effectuer des analyses et de transmettre en IP.
CamTrace est un serveur de vidéosurveillance sur IP. CamTrace permet d’augmenter les possibilités offertes par les caméras réseau en ajoutant des fonctionnalités de relais et de stockage des vidéos, d’isolation et de sécurité des accès entre les caméras et le réseau d’entreprise. CamTrace permet de gérer simultanément plusieurs marques et modèles de caméras IP.

CamTrace préserve une architecture entièrement basée sur les standards du web. L’ensemble des menus et des fonctions de CamTrace reste accessible depuis des postes de travail dotés d’un simple navigateur. L’interface de CamTrace est donc la même que l’on consulte en interne ou bien depuis l’extérieur. Par ailleurs, CamTrace propose un logiciel client dédié (compatible Linux, Macintosh et Windows) ainsi qu’une application mobile.

CamTrace permet d’interagir avec le contrôle d’accès, aux ouvertures, éclairages, gestion des temps de présence, des alertes, des processus industriels, etc.



Relais vidéo Multi-flux

Les processeurs situés à l’intérieur des caméras IP atteignent rapidement leurs limites si plusieurs utilisateurs se connectent et demandent des flux vidéos. La fluidité des images diminue avec le nombre de connexions.
CamTrace permet de dupliquer les flux vidéo en fonction des besoins. Ces flux peuvent être récupérés en Unicast ou Multicast.
Les cameras IP permettent d’émettre simultanément des flux de qualité différente et CamTrace sera les utiliser de façon intelligentes, par un exemple un flux Full HD pour l’enregistrement , un flux 4CIF pour l’affichage en mosaïque, un flux 2CIF pour les applications mobiles ….

Enregistrement

CamTrace supporte la majorité des encodages vidéo du marché, MJPEG , MPG4, H264, H264+

CamTrace permet d’enregistrer plusieurs qualité de flux suivant les besoins par exemple un flux Full HD pour une visualisation local sur le site de l’enregistreur et un flux 4CIF pour une meilleure fluidité lors d’un accès distant

Proxy vidéo

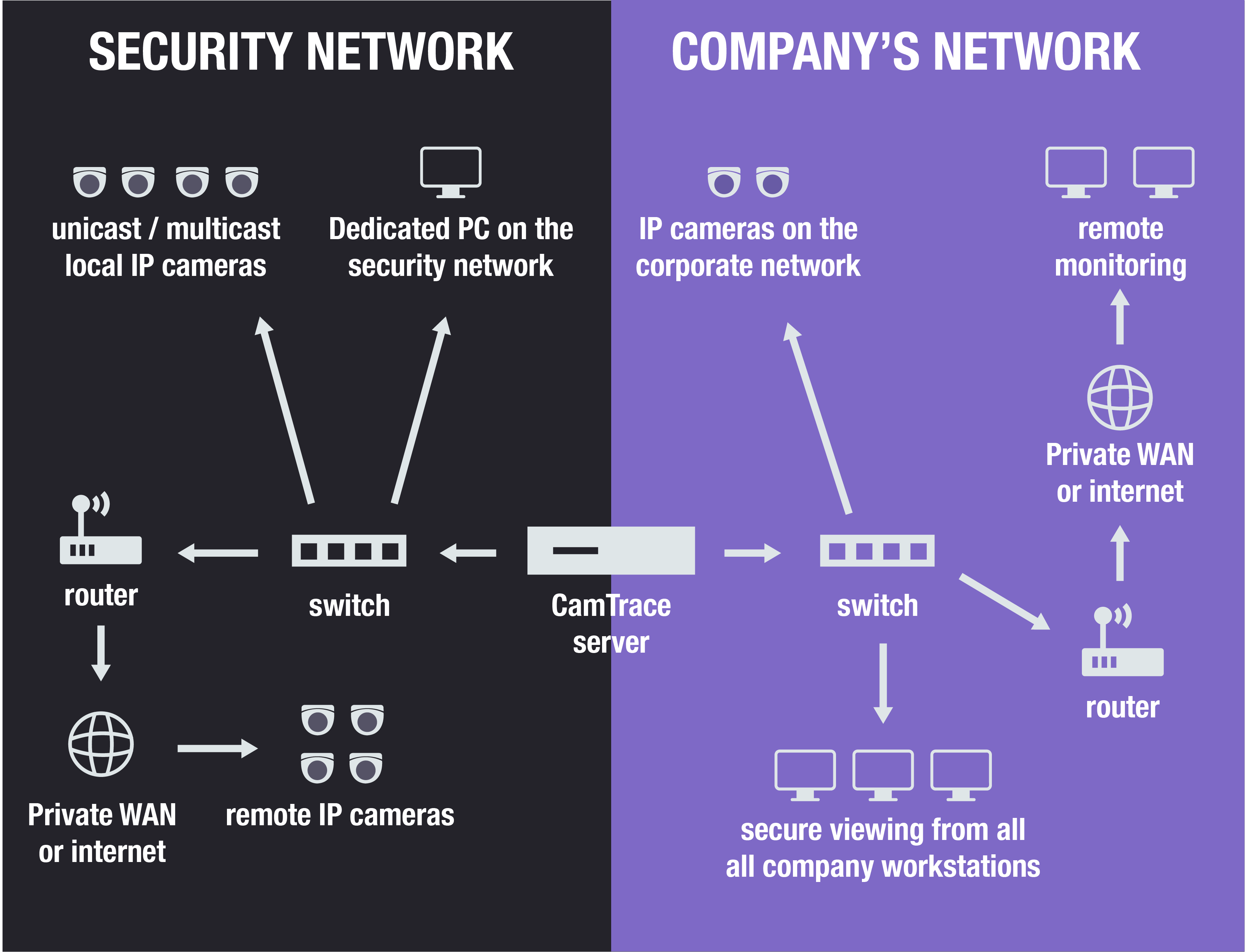

CamTrace permet de supprimer intégralement le routage entre les deux réseaux afin d’empêcher d’éventuelles attaques ou intrusions sur les caméras depuis le réseau d’entreprise ou l’inverse. Seule l’application vidéo est capable de faire le lien entre les deux réseaux (proxy vidéo). Le système d’exploitation de CamTrace (Linux) garantit une immunité aux virus ou aux mises à jour intempestives.Une fonction exclusive de CamTrace permet à l’administrateur vidéo d’accéder aux menus des caméras, même si la route est coupée entre les deux réseau. Il est donc possible à un administrateur de régler, de paramétrer ou de redémarrer une caméra à distance sans avoir de route vers la caméra.
Interface web
CamTrace est la seule application de vidéosurveillance qui utilise exclusivement une interface web.
Pas de client/serveur avec CamTrace. CamTrace respecte la façon de fonctionner des caméras réseau en fournissant une interface unique à tous les utilisateurs. Les mises à jour sont extrêmement simples. Il suffit de mettre à jour le ou les serveurs, sans avoir à intervenir sur les postes clients et sans se préoccuper de correspondance de versions entre les postes clients et le serveur. CamTrace peut être utilisé indifféremment à partir de Ms Windows, de MacOS ou de Linux.



Fenêtrage

L’application CamTrace est entièrement multitâche, multiutilisateur et fenêtrée. Il est possible d’ouvrir simultanément des fenêtres de nature différente et de les disposer comme on le souhaite sur son écran. On peut appeler des vues individuelles, des groupes, des cycles, des plans, des menus d’administration, ou des magnétoscopes. Un même poste client peut accéder à plusieurs CamTrace simultanément. L’opérateur peut mémoriser plusieurs dispositions des fenêtres sur le bureau et les recharger.

Outils systèmes
En plus d’une application vidéo sophistiquée, CamTrace fournit une panoplie d’outils système qui constituent une offre unique sur le marché.
Supports d’installation
CamTrace est fourni sur CD ou sur clef USB.
Ces deux dispositifs sont bootables et permettent d’installer l’ensemble constitué du système d’exploitation (Linux), de la base de donnée relationnelle (PostgreSQL), du serveur web (Apache) et de l’application vidéo proprement dite, en seulement douze minutes. Chaque clef USB de CamTrace est bootable et contient un système CamTrace complet, utilisable en mode « live », et prêt à être installé.
En dehors de leur fonction d’installation, les dispositifs de boot permettent de réparer des fichiers endommagés, de redéfinir des mots de passe perdus ou d’effectuer une mise à jour du système.
SGBDR
L’utilisation d’un système de gestion de Base de Donnée Relationnelle permet de lancer de puissants outils de vérification d’intégrité des index et des données. On peut ainsi détecter des données qui ne seraient plus indexées ou des index qui pointeraient sur des données inexistantes et effectuer les réparations très simplement.
Mises à jour
Les mises à jour de CamTrace peuvent être effectuées par le web depuis un poste client. Les fichiers de mise à jour peuvent aussi être déposés sur le serveur par téléchargement ou depuis un CD ou une clef USB. Dans tous les cas, une mise à jour peut se faire à distance sans déplacement sur site.
Internationalisation
• CamTrace gère tous les claviers utilisant des caractères occidentaux.
• Toutes les informations de temps sont stockées en temps universel dans la base de donnée de CamTrace. Les données de localisation par continent et par pays permettent de consulter les données en se référant à l’heure locale, quelle que soit la localisation du serveur CamTrace dans le monde. Les heures d’été et d’hiver sont gérées pour tous les pays. Plusieurs utilisateurs situés dans des fuseaux horaires différents peuvent interroger CamTrace en utilisant leur heure locale.
•L’interface utilisateur de CamTrace est traduite dans cinq langues (allemand, anglais, français, italien et néerlandais). Il est possible de traduire CamTrace dans n’importe quelle langue utilisant des caractères occidentaux, à partir de simples fichiers textes.CamTrace « parle » simultanément plusieurs langues. Chaque utilisateur choisit la langue de ses menus indépendamment des autres.
Affichage sur écrans passifs – Murs d’écrans
Tout poste client connecté à CamTrace peut être configuré en mode écran passif, prêt à recevoir et à afficher des flux vidéos. Le mode écran passif peut ce lancer automatiquement au démarrage du PC ce qui permet de constituer un poste d’affichage sans clavier ni souris. Un écran passif peut afficher une caméra, un groupe ou un cycle en taille native ou en plein écran. Un opérateur autorisé peut changer cet affichage à son gré depuis n’importe quel poste client autorisé sur le réseau.Cette fonction permet de recréer la notion de matrice virtuelle propre à la vidéosurveillance analogique.

Multivolume

CamTrace permet de gérer plusieurs volumes disques destinés à stocker les images. Il est possible d’affecter des caméras à un volume, de déclarer de nouveaux volumes et d’y rattacher des caméras. Si un volume ne contient plus d’images il est possible de le détacher du système.Il également possible d’utiliser des baies de disques RAID externes.
Architecture Hiérarchique
En plus de recueillir des flux provenant de caméras IP, CamTrace est capable de capter des flux d’images en provenance d’un autre CamTrace. Il est donc possible de créer une architecture hiérarchique dans laquelle un CamTrace central recueille ses flux depuis plusieurs CamTrace distant. Ce type d’organisation permet de bénéficier d’une unique interface de visualisation et d’accès aux caméras sans avoir à se connecter à chacun des CamTrace distants. Elle permet également de doubler l’enregistrement local par un enregistrement centralisé.

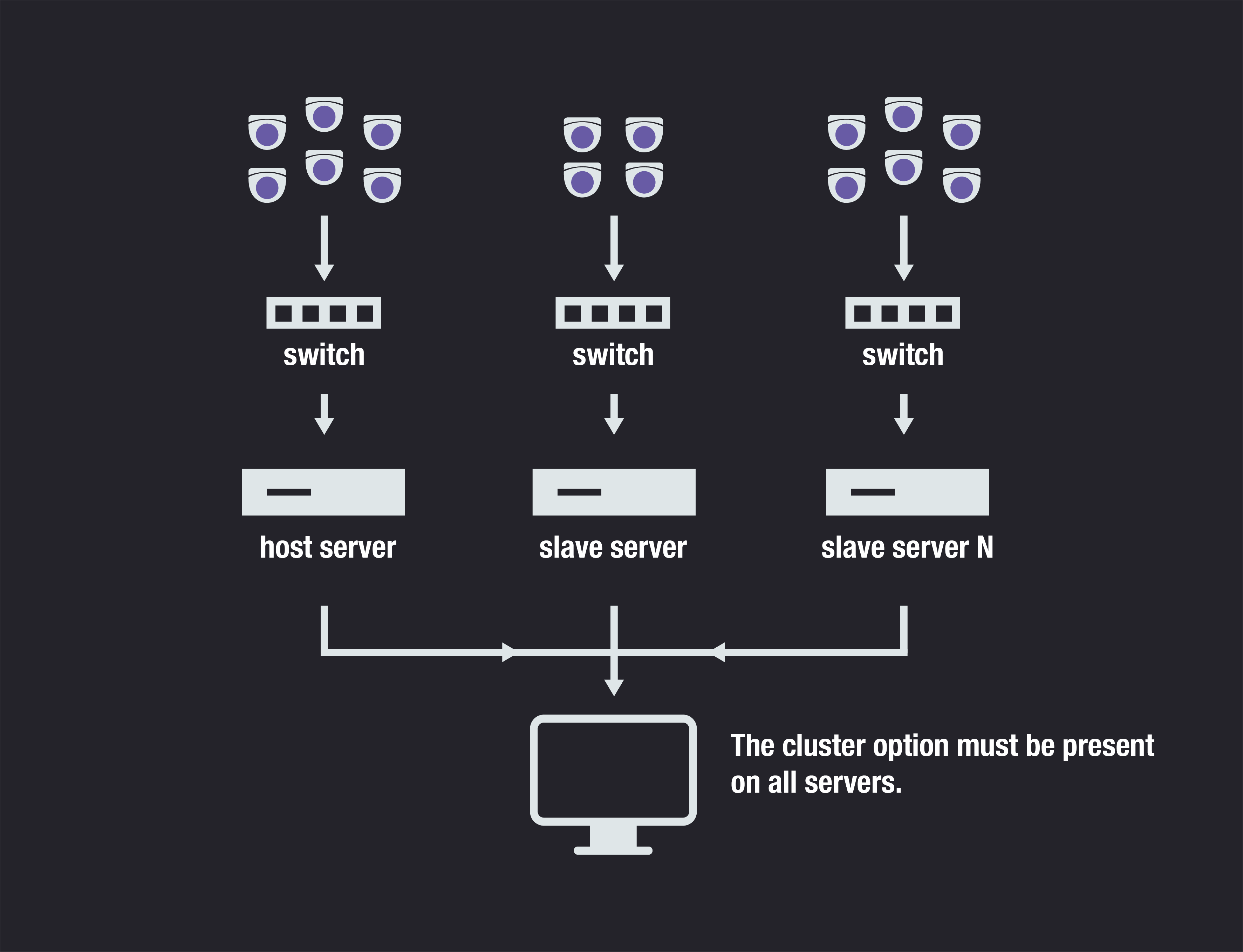

Architecture Cluster – Interface unifiée (option)
L’interface cluster de CamTrace permet un autre type d’organisation répartie. Chaque poste client peut, en se connectant à un CamTrace doté de l’option cluster, « voir » les caméras attachées à ce CamTrace ainsi que les caméras attachées aux autres CamTrace du réseau. On bénéficie ainsi d’une interface d’utilisation unique, quel que soit le nombre de CamTrace sur le réseau. Il est possible de créer des groupes, des cycles et des plans qui utilisent des caméras attachées à des CamTrace différents.
